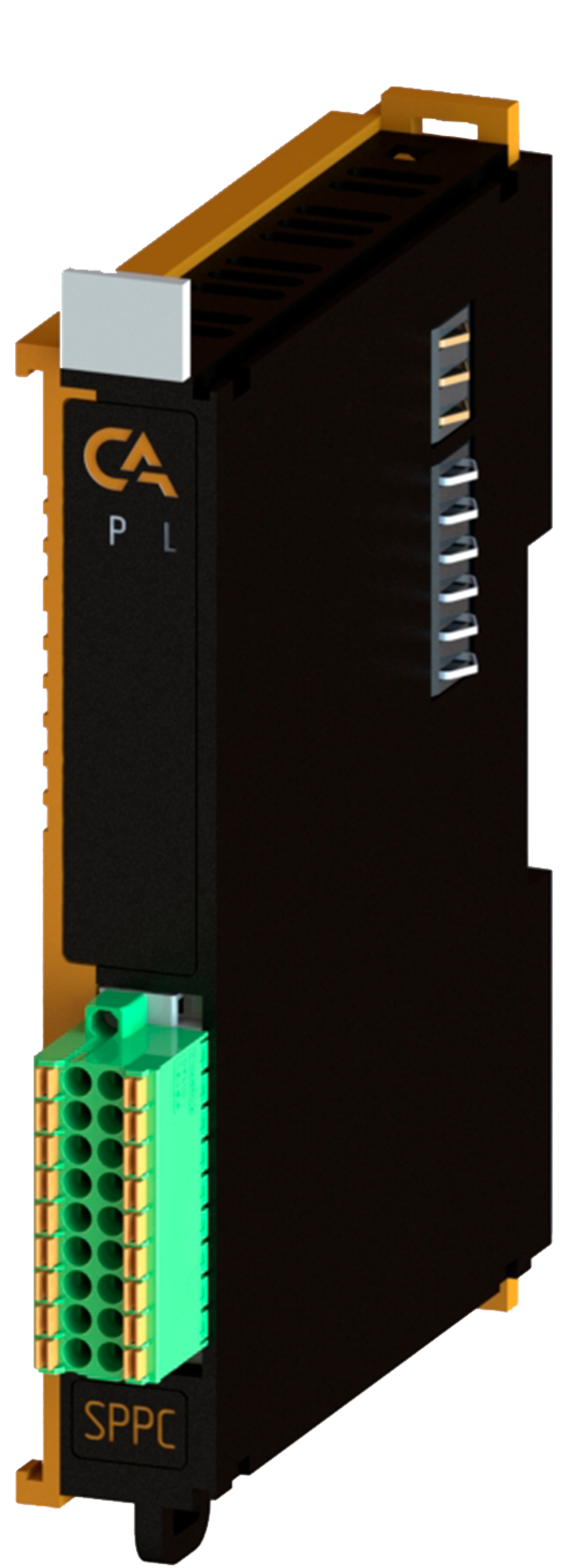

Модуль счета импульсов PP-P5-SPPC
Общие сведения
Разработка
На текущий момент модуль на стадии разработки. Начало тестирования запланировано на апрель 2025 года
Модуль счета импульсов (SPPC) (арт. PP-P5-SPPC) является 8-ми канальным модулем расширения и предназначен для счета импульсов частотой до 200 кГц.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальная потребляемая мощность, Вт | 7 |
| Количество входных каналов | 8 |
| Диапазон изменения частоты, Гц | от 1 до 200000 |
| Номинальное входное напряжение канала измерения частоты и счета импульсов, В | 0 … 24 |
| Регулируемый порог детектирования логической единицы, В | Да, от 0,02 до 12 |
| Разрешение счетчика, бит | 16 |
| Погрешность модуля, % | ±0.1 от полной шкалы |
| Гальваническая изоляция | Между входной и выходной логикой |
| Сечение проводника, мм² | От 0,2 до 1,5 |
| Масса, г | 120 |
| Габариты ВхШхГ, мм | 126х21х90 |
Эксплуатационные характеристики
| Характеристика | Значение |
|---|---|
| Температура эксплуатации, °С | От минус 40 до 60 |
| Температура хранения, °С | От минус 40 до 60 |
| Влажность при хранении, % | От 5 до 95 |
| Влажность при эксплуатации, % | От 5 до 95 |
| Тип монтажа | На DIN-рейку 35 мм |
| Расположение при монтаже | Вертикальное |
Схема подключения
| Обозначение | Наименование канала | Описание |
|---|---|---|
| 1 | F1+ | Плюс устройства 1 |
| 2 | F1- | Минус устройства 1 |
| 3 | F2+ | Плюс устройства 2 |
| 4 | F2- | Минус устройства 2 |
| 5 | F3+ | Плюс устройства 3 |
| 6 | F3- | Минус устройства 3 |
| 7 | F4+ | Плюс устройства 4 |
| 8 | F4- | Минус устройства 4 |
| 9 | F5+ | Плюс устройства 5 |
| 10 | F5- | Минус устройства 5 |
| 11 | F6+ | Плюс устройства 6 |
| 12 | F6- | Минус устройства 6 |
| 13 | F7+ | Плюс устройства 7 |
| 14 | F7- | Минус устройства 7 |
| 15 | F8+ | Плюс устройства 8 |
| 16 | F8- | Минус устройства 8 |
| 17 | GND | Допускается подключение экранирующей оплетки |
| 18 | GND | Допускается подключение экранирующей оплетки |
Индикация
| Обозначение | Индикация | Показатель |
|---|---|---|
| P |  |
Наличие напряжения питания |
| P |  |
Отсутствие напряжения питания |
| L | |
Наличие соединения Ethernet |
| L |  |
Обмен данными по Ethernet |
| L | |
Отсутствие соединения Ethernet |
Размеры
