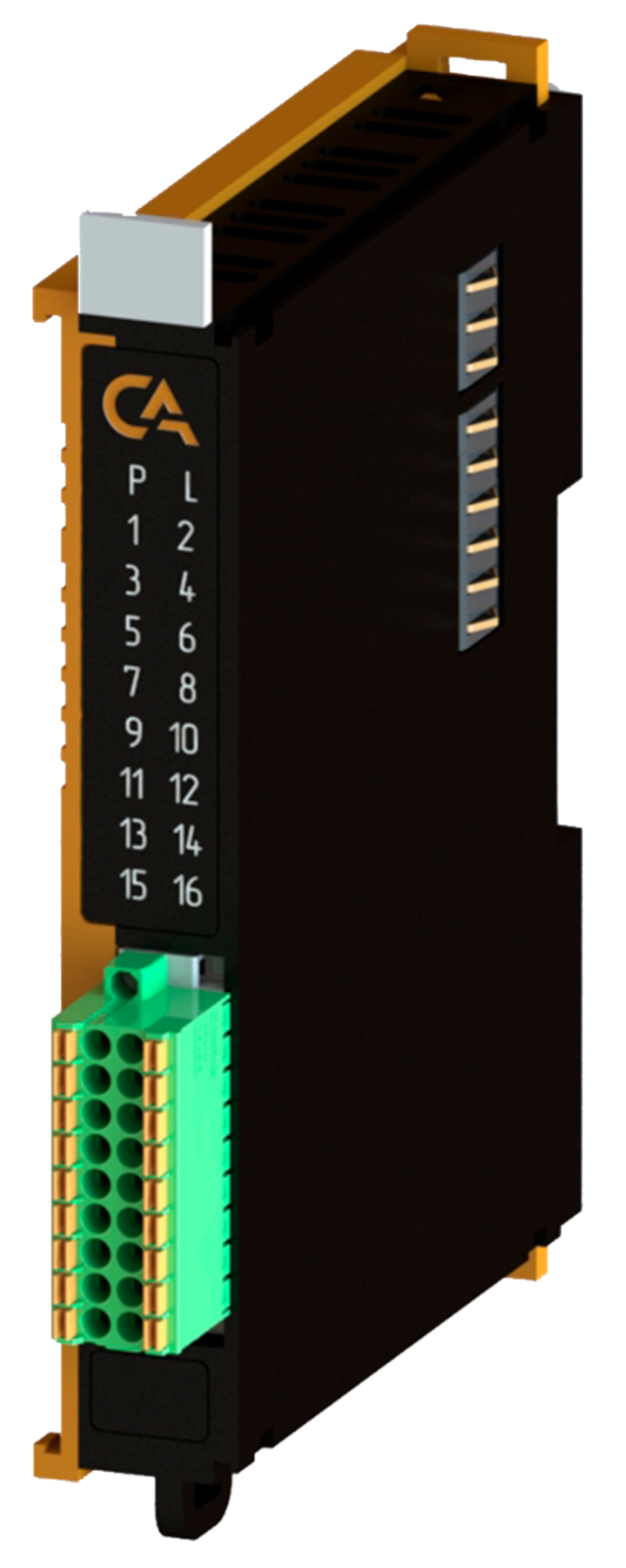

Модуль интерфейсный CAN PP-P5-IFCAN
Общие сведения
Разработка
На текущий момент модуль на стадии разработки. Начало тестирования запланировано на апрель 2026 года
Модуль интерфейсный RS-485/422 (IF485/422) (арт. PP-P5-IF485/422) является модулем расширения и предназначен для подключения интерфейсов RS-485 и RS-422 к ПЛК
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальная потребляемая мощность, Вт | 2,5 |
| Количество подключаемых интерфейсов CAN | 2 |
| Скорость передачи данных, Мбит/с | до 20 по каждому интерфейсу |
| Максимальная длина кабеля, м | 1000 |
| Сечение проводника, мм² | От 0,2 до 1,5 |
| Масса, г | 120 |
| Габариты ВхШхГ, мм | 126х21х90 |
Эксплуатационные характеристики
| Характеристика | Значение |
|---|---|
| Температура эксплуатации, °С | От минус 40 до 60 |
| Температура хранения, °С | От минус 40 до 60 |
| Влажность при хранении, % | От 5 до 95 |
| Влажность при эксплуатации, % | От 5 до 95 |
| Тип монтажа | На DIN-рейку 35 мм |
| Расположение при монтаже | Вертикальное |
Схема подключения
| Обозначение | Наименование канала | Описание |
|---|---|---|
| 1 | CAN1(H) | Канал 1 H |
| 2 | CAN1(L) | Канал 1 L |
| 3 | CAN(H) | Канал 2 H |
| 4 | CAN(L) | Канал 2 L |
| 5 | GND | Общий контакт |
| 6 | GND | Общий контакт |
| 7 | GND | Общий контакт |
| 8 | GND | Общий контакт |
| 9 | GND | Общий контакт |
| 10 | GND | Общий контакт |
| 11 | GND | Общий контакт |
| 12 | GND | Общий контакт |
| 13 | GND | Общий контакт |
| 14 | GND | Общий контакт |
| 15 | GND | Общий контакт |
| 16 | GND | Общий контакт |
| 17 | GND | Общий контакт |
| 18 | GND | Общий контакт |
Индикация
| Обозначение | Индикация | Показатель |
|---|---|---|
| P |  |
Наличие напряжения питания |
| P |  |
Отсутствие напряжения питания |
| L | |
Наличие соединения Ethernet |
| L |  |
Обмен данными по Ethernet |
| L | |
Отсутствие соединения Ethernet |
Размеры
